Рабочие процессы и экологическая безопасность автомобильных двигателей

Расчет радиальной , нормальной и тангенциальной сил для одного цилиндра :

Определение движущей силы , где Р0= 0,1 МПа , Рдв= Рr+Pj- P0, где Рr- сила давления газов на поршень , определяется по индикаторной диаграмме теплового расчета . Все значения движущей силы в зависимости от угла поворота приведены в таблице 8. Зная движущую силу определим радиальную , нормальную и тангенциальную силы :

N= Рдв*tgb ; Z = Рдв* cos(a+b)/cosb ; T = Рдв* sin(a+b)/cosb

ТАБЛИЦА 8. Составляющие силы .

По результатам расчетов построим графики радиальной N (рис.5) , нормальной (рис.6) , и тангенциальной (рис.7) сил в зависимости от угла поворота кривошипа .

Рис.5 График радиальной силы N в зависимости от угла поворота кривошипа .

Рис 6. График зависимости нормальной силы от угла поворота кривошипа.

Рис.7. График тангенциальной силы в зависимости от угла поворота кривошипа

44 ОПРЕДЕЛЕНИЕ СУММАРНЫХ НАБЕГАЮЩИХ ТАНГЕНЦИАЛЬНЫХ СИЛ И СУММАРНОГО НАБЕГАЮЩЕГО КРУТЯЩЕГО МОМЕНТА .

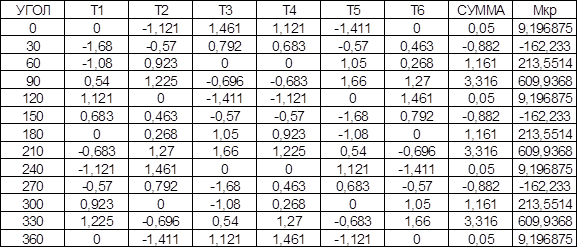

Алгебраическая сумма касательных сил , передаваемых от всех предыдущих по расположению цилиндров , начиная со стороны , противоположной фланцу отбора мощности , называется набегающей касательной силой на этой шейке . В таблице 10 собраны тангенциальные силы для каждого цилиндра в соответствии с работой двигателя и определена суммарная набегающая тангенциальная сила на каждом последующем цилиндре .

Суммарный набегающий крутящий момент будет : å Мкр= å (å Тi) FпR , где Fп- площадь поршня : Fп= 0,005 м2, ; R= 0,0375 м . - радиус кривошипа . Порядок работы поршней в шести цилиндровом рядном двигателе : 1-4-2-6-3-5 .

Формула перевода крутящего момента : Мкр=98100* FпR

Рис. 8. График среднего крутящего момента в зависимости от угла поворота кривошипа.

Определим средний крутящий момент : Мкр.ср= ( Мmax+ Mmin)/2

Мкр.ср= (609,94+162,2)/2 = 386 н× м .

5. ВЫВОДЫ.

В результате проделанной работы были рассчитаны индикаторные параметры рабочего цикла двигателя , по результатам расчетов была построена индикаторная диаграмма тепловых характеристик.

Расчеты динамических показателей дали размеры поршня , в частности его диаметр и ход , радиус кривошипа , были построены графики составляющих сил , а также график суммарных набегающих тангенциальных сил и суммарных набегающих крутящих моментов.

Шестицилиндровые рядные двигатели полностью сбалансированы и не требуют дополнительных мер балансировки .
